3 координатные точки: Базовая точка / Точка съемки / Внутреннее начало

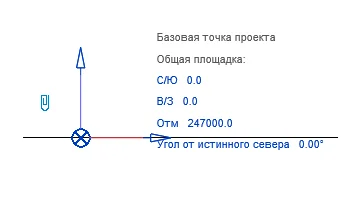

Базовая точка — точка отсчёта для проектного нуля. С её помощью вы показываете Ревиту, откуда считать ноль. Обычно совпадает с уровнем первого этажа, но это необязательно.
Точка съёмки — точка с реальными координатами проекта на планете Земля. Иными словами, это точка на генплане с координатами широты, долготы и смещения относительно уровня моря.

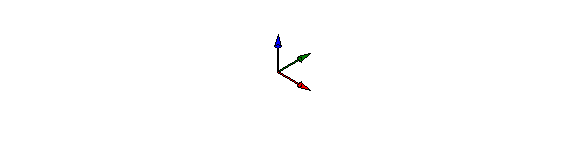

Внутреннее начало — начало координат использующееся для экспорта / импорта по умолчанию.
Экспорт DWG:

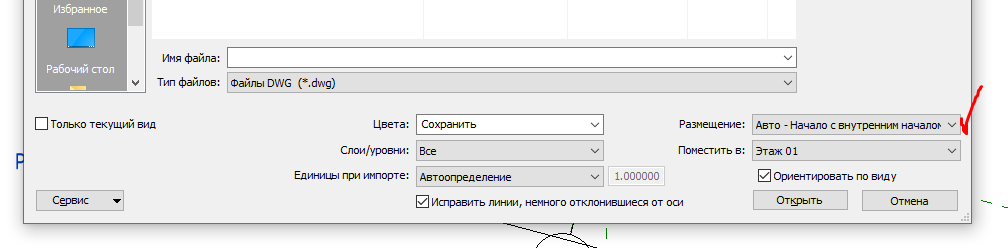

Импорт DWG:
*не забываем про галку «Только текущий вид»

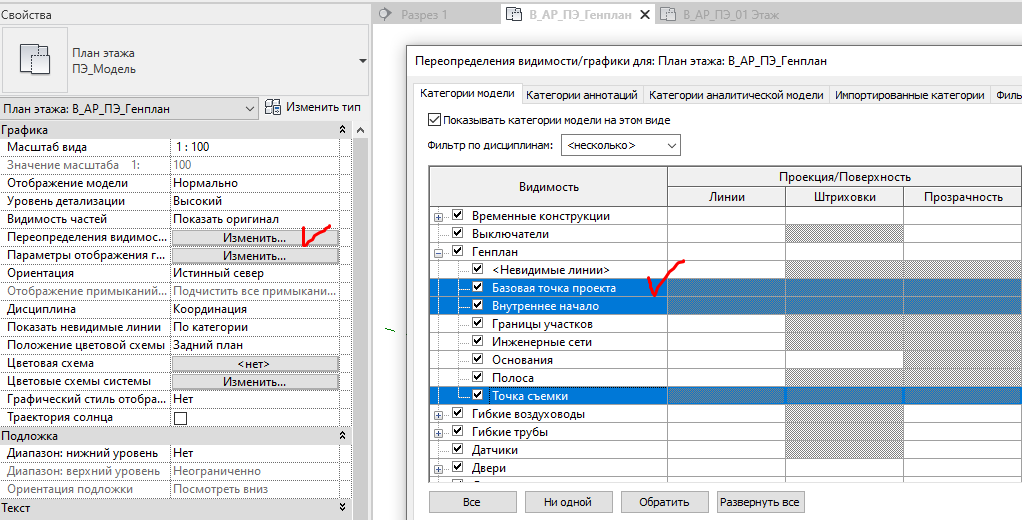

Настройки видимости:
Если скрепка перечеркнута — двигается только Точка съемки / Базовая точка, если нет — все элементы модели вместе с ней.
Отметки

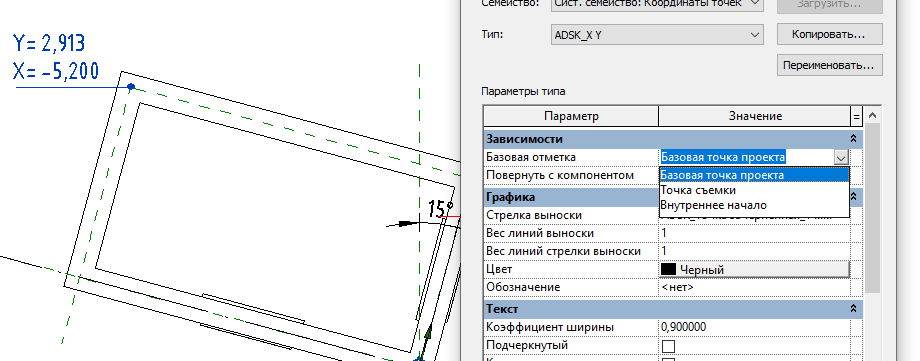

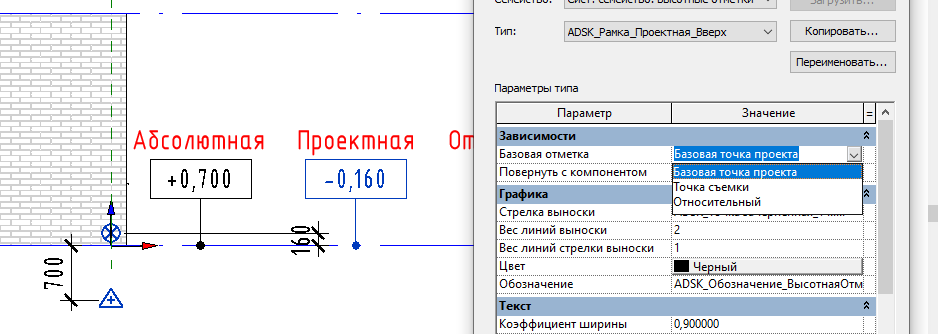

В Ревите есть четыре типа отметок:
- Базовая отметка: Базовая точка проекта — от Базовой точки.
- Базовая отметка: Точка съемки — от Точки съемки.
- Базовая отметка: Относительный — отметка будет считаться от того уровня, который вы зададите в свойствах отметки.
- Базовая отметка: Внутреннее начало — отметка будет считаться от внутреннего начала проекта.
Истинный и условный север
Если здание на генплане «сидит» под углом, то мы можем развернуть всю модель так, чтобы здание было ориентировано удобнее.

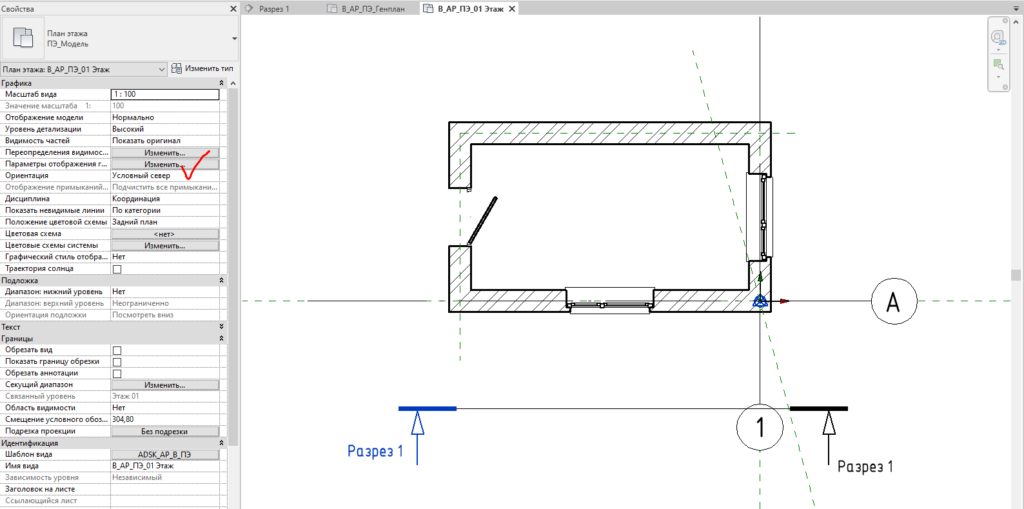

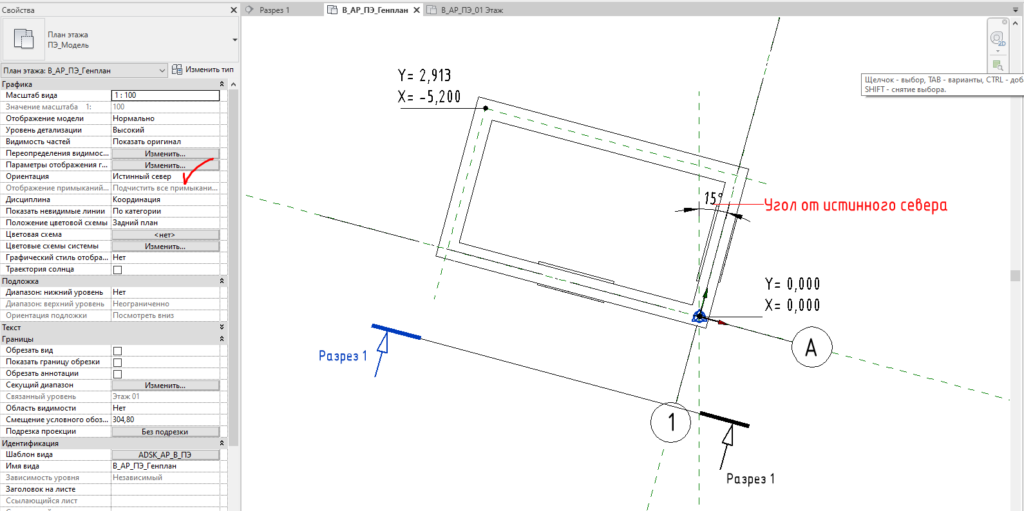

Истинный север — это реальное расположение здания на генплане, а условный север — наш разворот модели для удобства.
Правила
Координатные точки настроенные в проекте запрещено двигать самостоятельно. Координатами проекта управляет BIM специалист.
Базовая точка проекта должна находиться на пересечении осей А-1.
Базовая точка и Точка съемки проекта всегда должны быть закреплены.

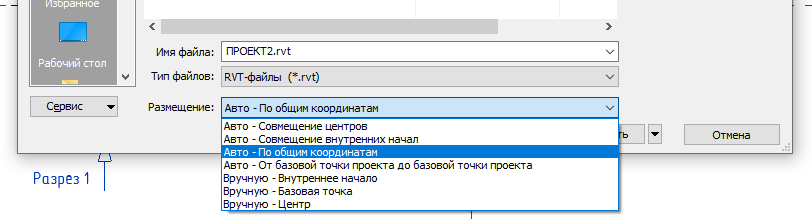

При загрузке связанных файлов, у которых настроены общие координаты, в поле Размещение нужно выбирать Авто — По общим координатам.
