Облако изменений

Графическое обозначение изменений на чертеже

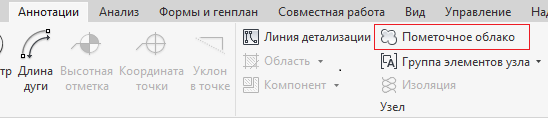

Примерные границы изменённого участка чертежа обозначают пометочным облаком. При этом границы изменений нужно выделять непосредственно на листе, где происходит изменение.

Затем пометочное облако маркируется по категории «Марка изменения – Параллелограмм_слева(_справа)»:

Заполнение ведомости изменений

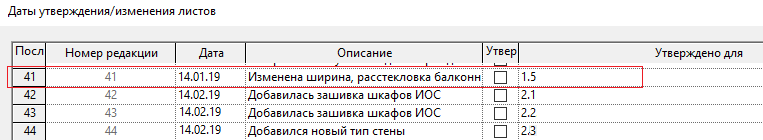

1. Во вкладке «Вид» следует выбрать «Изменения» в разделе «Композиция листов»:

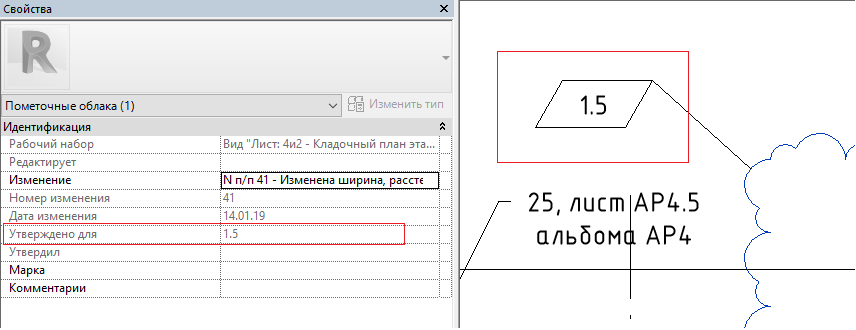

Необходимо иметь в виду, что в марке отображается параметр «Утверждено для». Параметр «Номер изменения» – системный, присваивается программой автоматически. Он является порядковым номером изменения в рамках всего проекта и в работе не используется. Однако по нему можно определить, в какое облако следует вносить информацию.

3. Утверждено для»:
   • в графу «Дата» вписывается дата внесённого изменения;
   • в графу «Описание» – его текстовое описание;
   • в графу «Утверждено для» – номер изменения, в котором первая цифра – номер итерации, вторая цифра – порядковый номер изменения.
   Например, первые изменения для листа вносятся 21.09.2018, и их четыре. В этом случае они нумеруются 1.1, 1.2, 1.3 и 1.4. Тогда изменения, внесённые, к примеру, 10.11.2018 на этом же листе будут нумероваться 2.1, 2.2 и т.д.Но и на листе, на котором изменений до этого не было, внесённые 10.11.2018 изменения нумеруются 2.1, 2.2 и т.д., так как в пределах проекта это вторая итерация по внесению правок.

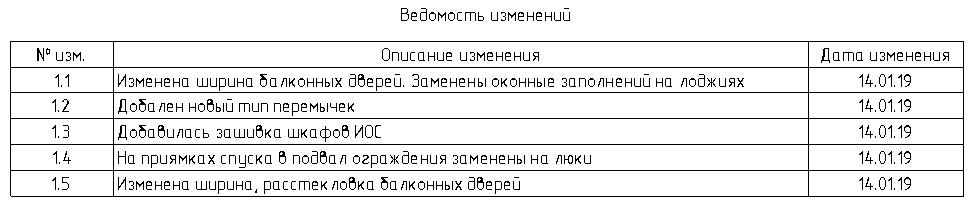

4. Следующий шаг – вынесение на лист ведомости изменений. Во вкладке «Вид» следует нажать «Основная надпись» и из предложенных семейств выбрать «Ведомость изменений»:

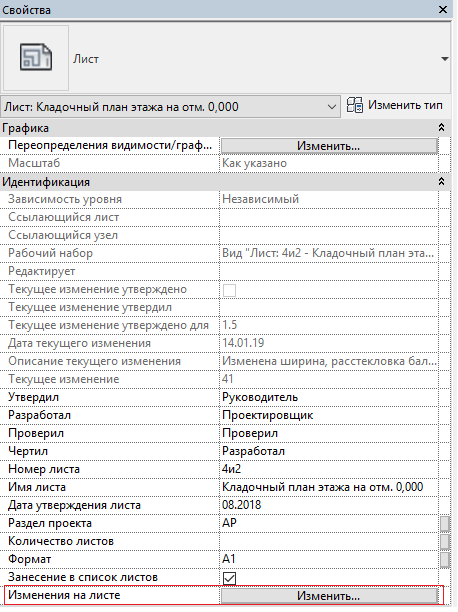

В этой ведомости будут отображаться только те изменения, которые отмечены галочками в свойствах листа в настройках параметра «Изменения на листе».

N п/п 27 – параметр «Номер изменения», в ведомости изменений DS не отображается (смотри пункт 2 этой инструкции).

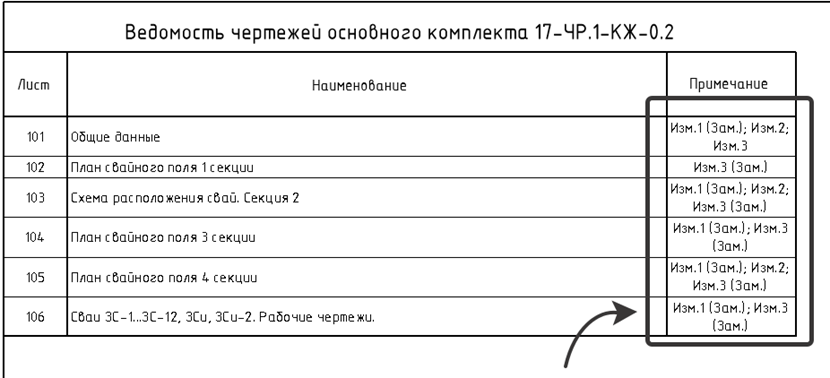

4. Помимо заполнения Ведомости изменений, необходимо указать информацию об изменениях в Ведомости чертежей основного комплекта на листе Общих данных.

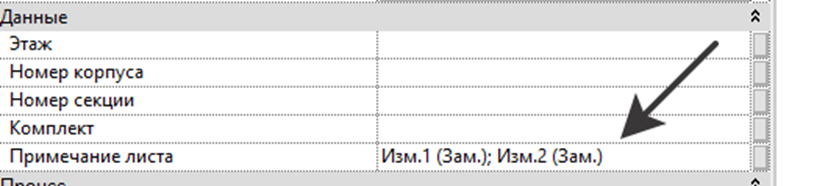

Для того, чтобы заполнить эту часть ведомости, следует у каждого листа с изменениями заполнить параметр Примечание листа, отобразив все имеющиеся на нем изменения.
